SUMIKASUPER LCP连接器应用
适用于连接器应用的SUMIKASUPER LCP 选择指南
材料要求的特性
近年来，涉及在250至270摄氏度的高温气氛下进行焊接的表面贴装技术（SMT）已成为将电子元件安装在板上的常用方法，并且SMT兼容的连接器具有耐热性和尺寸。 LCP因其优异的稳定性和精密成型性而被广泛应用。
此外，随着电子设备变得更加复杂和小型化，将电路板和FPC（柔性印刷电路）板与电缆和板连接的连接器变得更加密集、多芯、更小、更薄和更快，以实现高速传输。所应用的LCP所需的特性也变得更加复杂。此外，根据连接目的，连接器的类型也多种多样，LCP 所需的特性也有所不同。我们开发高性能、高功能等级以满足客户需求并提供多样化的产品阵容。
连接器产品系列
用于连接器用途的SUMIKASUPER LCP 的牌号阵容如下。每个等级都具有满足连接器所需特性的薄壁流动性、薄壁强度和低翘曲特性。
表6-2-1连接器等级的产品阵容
| 填料 | 特性 | E系列 标准 |
E/SV系列 通用/功能 |
SZ/SR系列 高功能性 |
|
|---|---|---|---|---|---|
| 玻璃纤维 | 标准 | E6007LHF | E6007LHF-MR | SR1009 SR1009L |
|
| 玻璃纤维/无机 或者 单独的无机物 |
低翘曲 | 标准 | E6807LHF E6808LHF |
SV6808THF SV6808L |
SZ6505HF SZ6506HF |
| 高流动 | E6808超高频 E6808GHF |
SV6808GHF | SR2506 | ||
| 低各向异性 | E6810LHF E6810KHF |
E6809U | SR2507 SZ4506 |
||
| 玻璃纤维/无机 | 低介电常数、低介电正切 | E4205R | E6205L | SR1205L | |
连接器级别特性
(1)薄壁流动性
SUMIKASUPER LCP的0.10mm、0.12mm、0.15mm、0.20mm、0.30mm的薄壁流动性如下所示。SUMIKASUPER LCP 在众多 LCP 中展现出最高的流动性水平。
图6-2-1薄壁流动长度测量模具
图6-2-2 SUMIKASUPER LCP 的薄壁流动性 1
图6-2-3 SUMIKASUPER LCP 的薄壁流动性 2
(2)薄壁强度
用于连接器应用的SUMIKASUPER LCP 的 0.10mm、0.20mm 和 0.30mm 等级的薄壁强度如下所示。SUMIKASUPER LCP 即使在 0.30 毫米或更小的薄壁中也能表现出高机械强度。
图6-2-4薄壁强度测量试验方法
| 试件形状 | :板状试验片 |
| 试件宽度 | :5mm |
| 试件厚度 | :0.10毫米、0.20毫米、0.30毫米 |
| 支点间距离 | :3毫米 (0.10毫米)、5毫米(0.20毫米、0.30毫米) |
| 试验速度 | :2mm |
图6-2-5 SUMIKASUPER LCP的薄壁强度
(3)低翘曲性
在SMT连接器中，回流焊过程中受热引起的LCP树脂的膨胀和收缩以及树脂中残余应力的释放会导致连接器翘曲变形，从而导致焊接不良。连接器用SUMIKASUPER LCP的材质，即使在回流焊工序的加热前后，也具有优异的低翘曲特性。
图6-2-6 FPC模型连接器和回流测试条件
翘曲测量方法
测量装置：Core9030C（Cores株式会社制造）

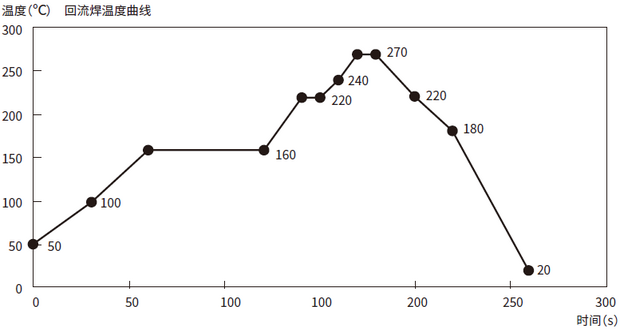

回流焊条件：下图
测量方法：计算FPC型连接器回流前后的翘曲量。
翘曲量的计算方法：测量纵向连接两端的线AA'和BB'的高度，用最小二乘法计算出连接器的最小二乘平面，计算出最低点和最高点。计算距中心的距离作为翘曲量。
图 6-2-7 SUMIKASUPER LCP 型号连接器翘曲量
连接器使用等级选择指南
连接器具有多种产品类型，具体取决于连接的用途，并且对材料的要求也不同。在选择等级时，必须根据连接器所需的特性和形状 (尤其是零件厚度) 来选择适当的等级。下面列出了典型的连接器类型和建议的等级。由于也有目录上没有记载的最新等级等，所以关于等级选定和其他技术方面的咨询，请咨询本公司负责人。
表6-2-2 SUMIKASUPER LCP连接器推荐等级
| 连接器类型 | 连接器形状 | 推奨等级 | 特征 |
|---|---|---|---|
| □微型连接器（0.3~0.4mm间距） ・板对板连接器外壳 ・板对FPC连接器外壳 ・FPC连接器外壳 |
超小/细间距/矮 |
E6808超高频 E6808GHF SV6808THF SV6808GHF SZ6505HF SR2506 SR2507 |
高流动、低翘曲、抗起泡 高流动、低翘曲、高强度 高流动性、超低翘曲 高流动性、低翘曲、高薄壁强度 超高流动性和低翘曲 超高流动性、低翘曲、高熔接 超高流动性、超低翘曲、低线膨胀 |
| □卡连接器 ・SIM卡连接器外壳 ・SD卡连接器外壳 ・2合1、3合2卡连接器外壳 |
平板状/超薄壁/镶件 |
E6808超高频 SV6808THF SV6808GHF SZ6505HF SZ6506HF SR2506 SR2507 |
高流动、低翘曲、抗起泡 高流动性、超低翘曲 高流动性、低翘曲、高薄壁强度 超高流动性和低翘曲 超高流动性和超低翘曲 超高流动性、低翘曲、高熔接 超高流动性、超低翘曲、低线膨胀 |
| □卡缘（DDR、M2、S-ATA）连接器 ・DDR连接器外壳 ・M2(NGFF)连接器外壳 ・S-ATA 连接器外壳 |
单轴长尺形状/高强度 |
E6808超高频 SV6808THF E6808LHF E6809U E6810KHF E6810LHF |
高流动、低翘曲、抗起泡 高流动性、超低翘曲 高流动、低翘曲、高强度 低翘曲、低各向异性、耐起泡 低翘曲/低各向异性 低翘曲/低各向异性 |
| □输入/输出连接器 ・USB连接器外壳 ・HDMI 连接器外壳 ・I/O连接器相关外壳 |
更小、更高密度、更坚固、更快的传输速度 |
E6807LHF E6808LHF E6808超高频 SV6808THF SV6808GHF E6809U E6810KHF |
高流动、低翘曲、高强度 高流动、低翘曲、高强度 高流动、低翘曲、抗起泡 高流动性、超低翘曲 高流动性、低翘曲、高薄壁强度 低翘曲、低各向异性、耐起泡 低翘曲/低各向异性 |
| □板对板连接器、浮动连接器 ・板对板连接器外壳 ・浮动连接器外壳 ・板对电缆连接器外壳 ・汽车连接器外壳 |
矩形/坚固性/耐热性/高速传输 |
E6006L E6008 E6007LHF E6007LHF-MR E6807LHF SV6808THF |
标准/高强度 标准/高流量 高流动/高强度 高流动、高强度、脱模 高流动、低翘曲、高强度 高流动性、超低翘曲 |
| □CPU插座连接器 ・CPU插座连接器外壳 |
平板状/格子型/耐热 |
E6007LHF E6807LHF E6808超高频 SV6808L |
高流动/高强度 高流动、低翘曲、高强度 高流动、低翘曲、抗起泡 高耐热性/高强度 |
| □高速传输连接器、同轴连接器 ・同轴连接器外壳 ・用于高速传输的FPC连接器 ・用于高速传输的背板连接器 ・夹层连接器 |
矩形/高密度/坚固性/高速传输 |
E6808超高频 SV6808THF SZ6506HF SR2506 SR2507 E6205L SR1205L |
高流动、低翘曲、抗起泡 高流动性、超低翘曲 超高流动性和超低翘曲 超高流动性、低翘曲、高熔接 超高流动性、超低翘曲、低线膨胀 低介电常数 低介电常数/低介电损耗角正切 |
