スミカエクセル PES及びスミプロイの用途：電気電子分野

低アウトガス性、寸法安定性、耐クリープ性、低バリ性、耐洗浄溶剤性などの特長が生かされ、以下の用途に展開されています。

電気電子分野の採用例

  • リレーのベース
  • コイルボビン
  • 可動板（接極子のブロック）
  • スイッチのベース
  • バーンインソケット
  • コネクタ
  • ヒューズケース
  • 各種センサーのケース、カバー
  • ICトレー
  • プリント基板　など

バーンインソケット

バーンイン試験（電子機器の検体を、温度と電圧の負荷をかけることにより劣化を加速させ、初期不良を事前に低減させる試験）に使用するソケットで、検体には半導体やメモリモジュールなどがあります。スミカエクセルPESの優れた耐熱性、寸法精度、寸法安定性などが生かされています。

  • スミカエクセルES5340
    スミカエクセルES5340は、3601GL20より流動性を向上させた超高流動グレードです。
  • スミプロイGS5620
    スミプロイGS5620は、摺動性能を向上させた低摩耗性、高強度グレードです。

表6-1-1 スミカエクセルPESのバーンインソケット向けグレード

グレード 特徴
スミカエクセル 3601GL20 20%ガラス繊維強化高流動グレード
3601GL30 30%ガラス繊維強化高流動グレード
4101GL20 20%ガラス繊維強化標準グレード
4101GL30 30%ガラス繊維強化標準グレード
ES5340 20%ガラス繊維強化超高流動グレード
スミプロイ GS5620 20%ガラス繊維強化低摩耗グレード

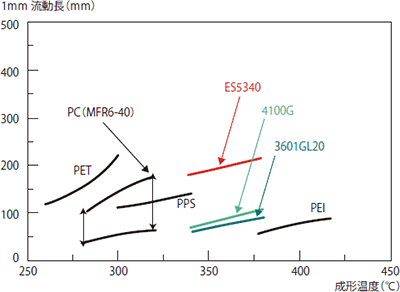

図6-1-1 スミカエクセルES5340の1mm厚みの流動長

図6-1-1 スミカエクセルES5340の1mm厚みの流動長

バーンインソケットでは、用途の違いから材料に求められる性能も異なります。グレードの選定にあたっては、弊社担当までお問合せください。
