スミカスーパー LCPの電気特性

体積固有抵抗率

材料の体積抵抗率は、その材料の単位立方体が示す電気抵抗と定義され、材料にDC500Vの電圧を1分間印加したときに材料を通して流れる電流を測定します。電気絶縁性が高いほど、高い体積抵抗率を示します。スミカスーパーLCPは、スキン層が強く配向することにより高い絶縁性を有します。

図3-6-1 スミカスーパーLCPの体積固有抵抗値と絶縁破壊電圧

図3-6-1 スミカスーパーLCPの体積固有抵抗値と絶縁破壊電圧

絶縁特性

絶縁破壊電圧は、材料が絶縁破壊を起こさずにどの程度の高電圧まで耐えることができるかを示す指標です。試験結果はkV/mm単位で報告されますが、絶縁耐力は試験片の厚みや温度によっても影響を受けます。スミカスーパーLCPの絶縁破壊電圧は、引張強度と同様に厚みが薄くなるほど高い値を示します。また、高温下でも絶縁破壊電圧が低下しにくく、優れた絶縁特性を有します。

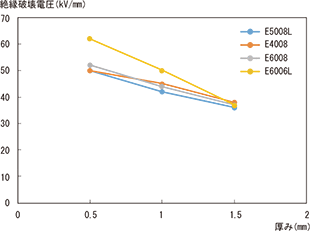

図3-6-2 スミカスーパーLCPの絶縁破壊電圧の厚み依存性

図3-6-2 スミカスーパーLCPの絶縁破壊電圧の厚み依存性

図3-6-3 スミカスーパーLCPの絶縁破壊電圧の温度依存性

図3-6-3 スミカスーパーLCPの絶縁破壊電圧の温度依存性

誘電特性

スミカスーパーLCPの誘電率、誘電正接の温度および周波数依存性は、小さく安定しています。特にLCPは、ギガヘルツ領域における誘電正接が小さくなります。

図3-6-4 誘電正接の温度依存性

図3-6-4 誘電正接の温度依存性

図3-6-5 誘電正接の周波数依存性

図3-6-5 誘電正接の周波数依存性

表3-6-1 スミカスーパーLCPの電気的特質

測定項目 試験方法 E5008L E5008 E5204LB E4008 E4205R E6008 E6006L
誘電率 1kHz IEC 60250 4.7 4.7 - 4.5 - 4.4 4.3
1MHz 4.2 4.2 3.1 3.9 2.9 3.9 3.7
1GHz 3.7 3.7 3.0 3.7 2.8 3.8 3.7
10GHz IEC 62810 3.8 3.7 3.0 3.6 2.9 3.7 3.5
誘電正接 1kHz IEC 60250 0.013 0.015 - 0.018 - 0.022 0.023
1MHz 0.031 0.031 0.018 0.034 0.013 0.032 0.034
1GHz 0.005 0.005 0.006 0.005 0.004 0.005 0.005
10GHz IEC 62810 0.005 0.005 0.012 0.006 0.005 0.006 0.005
測定項目 試験方法 E6007LHF E6807LHF SR1009 E6205L SR1205L E6808LHF E6808UHF
誘電率 1kHz IEC 60250 - 4.3 - - - - -
1MHz 3.8 3.8 4.0 3.0 2.8 3.8 3.8
1GHz 3.8 3.5 4.0 2.9 2.8 3.6 3.5
10GHz IEC 62810 3.6 - 4.0 2.8 2.7 3.7 3.6
誘電正接 1kHz IEC 60250 - 0.020 - - - - -
1MHz 0.026 0.030 0.008 0.024 0.007 0.038 0.033
1GHz 0.005 0.004 0.003 0.005 0.002 0.004 0.004
10GHz IEC 62810 0.005 - 0.005 0.005 0.003 0.005 0.004
測定項目 試験方法 SV6808THF SV6808GHF SR2506 SR2507 SZ6505HF SZ6506HF
誘電率 1kHz IEC 60250 - - - - - -
1MHz 3.8 3.8 3.6 3.7 3.8 3.5
1GHz 3.5 3.5 3.5 3.5 3.4 3.5
10GHz IEC 62810 3.7 3.7 3.6 3.7 3.5 3.6
誘電正接 1kHz IEC 60250 - - - - - -
1MHz 0.012 0.029 0.029 0.029 0.023 0.011
1GHz 0.004 0.004 0.004 0.004 0.004 0.005
10GHz IEC 62810 0.004 0.005 0.003 0.003 0.004 0.003
